OSPF

By Muhamad Rafli Alfiainsyah

 Apa itu OSPF?

OSPF (Open Shortest Path First) merupakan salah satu protocol dynamic routing yang menggunakan teknologi link-state untuk membangun dan menghitung jalur terpendek ke semua tujuan yang diketahui.

routing protocol OSPF ini termasuk bagian dari link state yang mana ia akan mengirim sebuah data atau packet melalui jalur yang bandwith terbesar atau nilai cost yang kecil, untuk jumlah administratif distance berjumlah 110.

Untuk perhitungan cost pada OSPF dapat di rumuskan dengan

Refernce Bandwitch : Bandwitch

 Reference bandwith adalah ketetapan bandwith yaitu 100mb, yang kemudian dibagi bandwith yang sesuai dengan bandwith pada kabel yang di pakai pada router :

~ Gigabyte Ethernet : 1000MB

~ Fast Ethernet : 100MB

~ Etherner : 10MB


Oke sekarang mari kita praktek

Siapkan 3 Router dan 2 PC

Konfigurasikan terlebih dahulu ketiga Router tersebut

R1



R2


R3

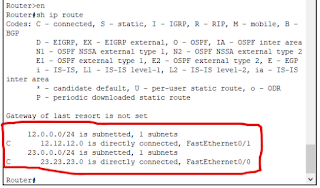

Selanjutnya kita cek tabel routing di setiap router tersebut

R1


R2

R3


Di saat sebelum routing maka di setiap router hanya memiliki network nya masing – masing saja atau network yang terhubung pada router tersebut.

Pada routing Dynamic OSPF kita akan memasukan network yang terhubung pada router tersebut atau yang terdapat pada tabel routing sebelum di routing, kemudian kita masukan wildcart mask nya.

Cara mencari wildcart mask yaitu 255.255.255.255 di kurang subnet mask, karna pada lab kali ini kita mengunakan prefix 24 maka subnetmask nya yaitu 255.255.255.0 kemudian apabila dikurang dengan 255.255.255.255 maka hasil nya adalah 0.0.0.255 maka itu adalah wildcart mask yang akan kita gunakan

Dan untuk lab OSPF pada kali ini kita hanya akan mengunakan 1 area yaitu area backbone atau area0.

R1


R2

R3

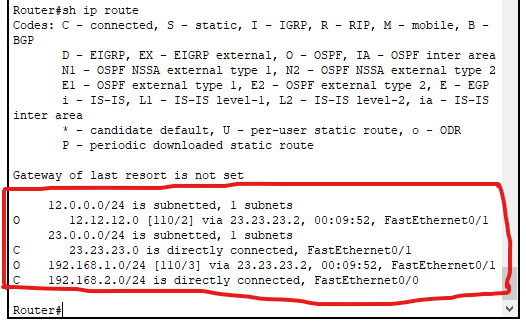

Pada tahap ini kita telah selesai mengkonfigurasikan routing OSPF, selanjutnya kita cek apakah router telah terdaftar pada router lain atau belum,

R1

R2


R3

Untuk langkah terakhir kita test ping antar PC 1 dan 2




Jika reply maka tanda nya berhasil

Terimakasih,
